Machine de pulvérisation de matrices Wollin PSM 2 F dont le bon fonctionnement a été vérifié
La machine de pulvérisation de matrices Wollin PSM 2 F, construite en 2007, a été nettoyée et ses fonctions mécaniques, hydrauliques, pneumatiques, électriques et de commande ont été inspectées. Une fois les composants nécessaires remplacés et la machine remontée, un contrôle fonctionnel final a été effectué en cycle à sec.
Quelle machine de pulvérisation de matrices Wollin a fait l'objet d'un test de fonctionnement ?

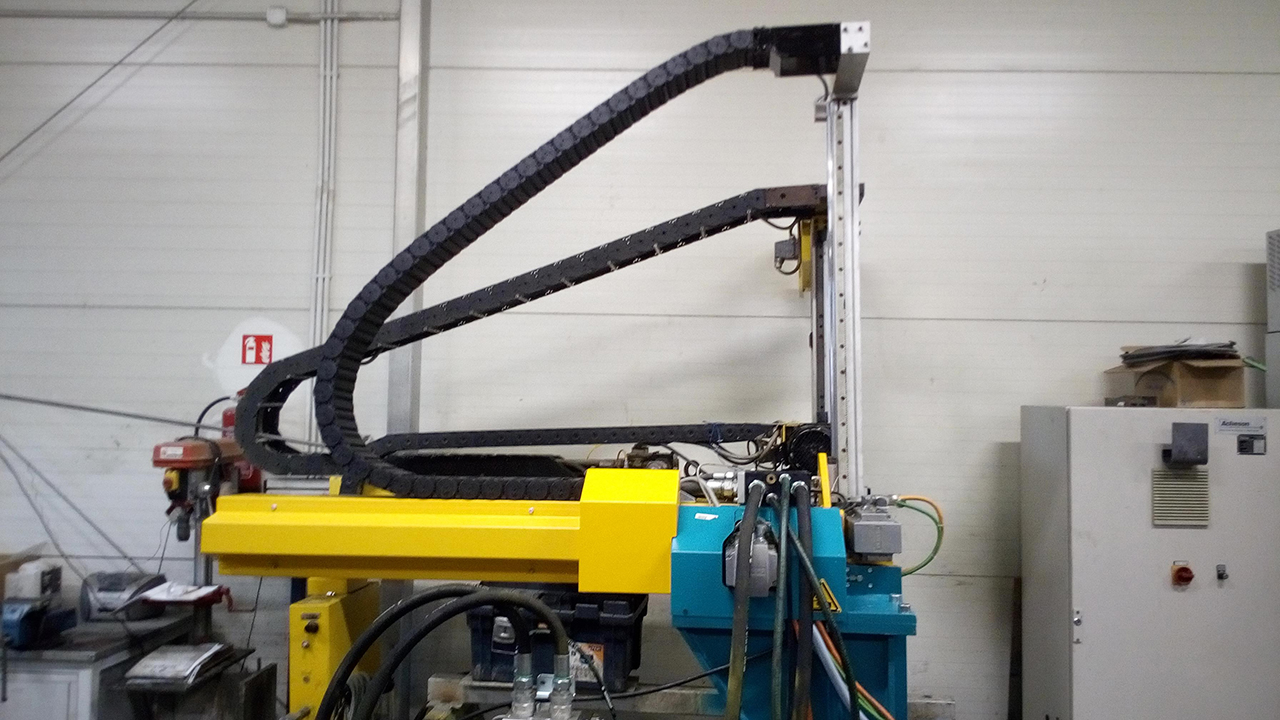

La machine inspectée était une machine de pulvérisation de matrices Wollin PSM 2 F construite en 2007, équipée d’un panneau de commande SC1 et de deux axes.
La machine dispose d’une course verticale de 1 300 mm et d’une course horizontale de 1 000 mm ; elle est destinée aux machines de moulage sous pression de 400 à 750 tonnes.
Caractéristiques techniques principales de la Wollin PSM 2 F
La PSM 2 F est conçue comme une machine de pulvérisation à deux axes, destinée à être intégrée à des machines de moulage sous pression à chambre froide.

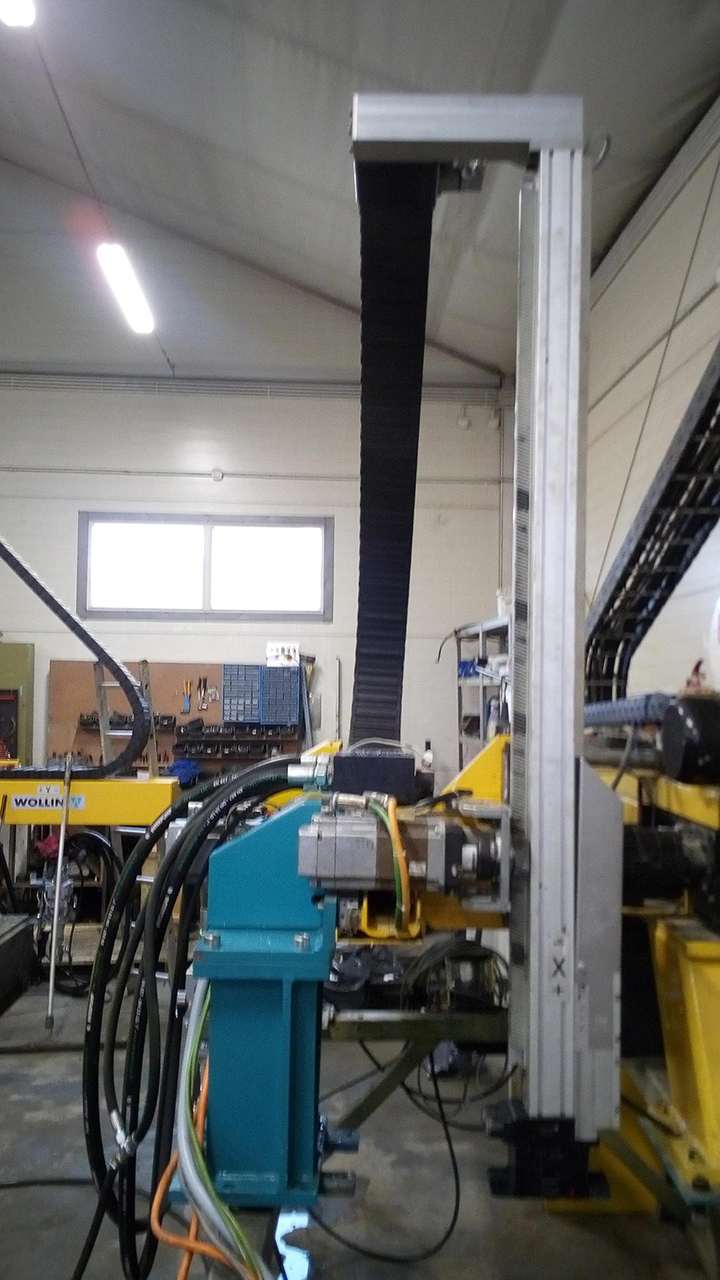

Course verticale de 1 300 mm
Selon la documentation de la machine, la course de travail verticale est de 1 300 mm.
- Course verticale de 1 300 mm
- Déplacement automatisé
- Système à 2 axes
- Pour les applications de pulvérisation de matrices

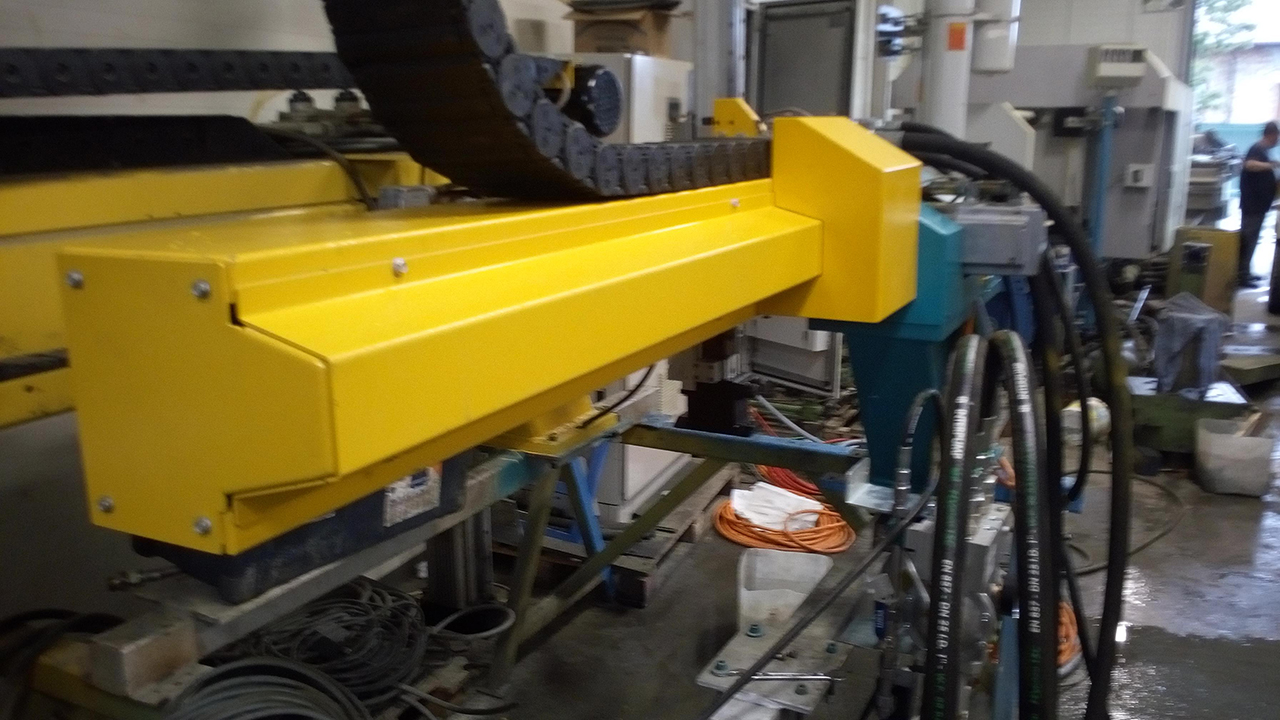

Course horizontale de 1 000 mm
La course de travail horizontale de la machine est de 1 000 mm.
- Course horizontale de 1 000 mm
- Mouvement de positionnement défini
- Intégration dans le cycle de coulée
- Approche automatisée du moule
Pour les machines de moulage sous pression de 400 à 750 t
Le Wollin PSM 2 F est destiné aux machines de moulage sous pression dont la force de serrage est comprise entre 400 et 750 t.
- Gamme DCM 400 à 750 t
- Pour la coulée sous pression à chambre froide
- Intégration dans des cellules de coulée
- Technologie de pulvérisation automatisée des moules
Quelles parties de la machine de pulvérisation des moules ont été inspectées ?
L'étendue de l'inspection documentée couvrait non seulement le système mécanique, mais également le système hydraulique, le système pneumatique, l'installation électrique, l'électronique et le système de commande.
Les pièces nécessaires ont été remplacées après l’inspection, puis réintégrées dans la machine.
Glissières, roulements et pièces mécaniques
Le bon fonctionnement des glissières, des roulements et des autres composants mécaniques a été vérifié.

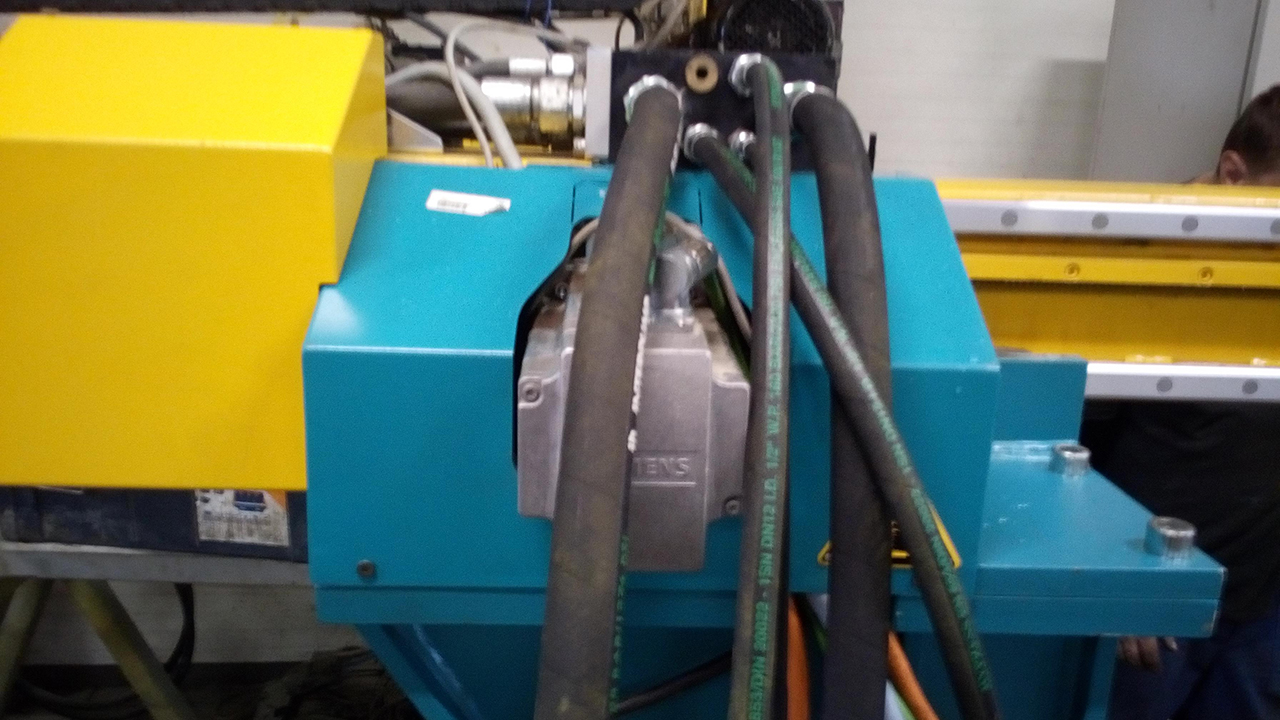

Systèmes hydrauliques et pneumatiques
Les systèmes hydrauliques et pneumatiques ont fait l'objet d'un contrôle de fonctionnement.
Installation électrique et électronique
L'installation électrique et les composants électroniques ont fait l'objet d'un contrôle de fonctionnement.
Du nettoyage aux essais de fonctionnement en cycle à sec
Les travaux documentés ont suivi un déroulement clair, depuis la préparation et le contrôle technique jusqu’au test final.
Nettoyage
L’unité a d’abord été nettoyée et préparée en vue de l’inspection technique .
Inspection
Les systèmes mécaniques, hydrauliques, pneumatiques, électriques, électroniques et de commande ont été contrôlés.
Pièces de rechange
La liste des pièces d'origine Wollin nécessaires a été établie.
Remontage
Les pièces nécessaires ont été remplacées, puis la machine a été remontée.
Cycle à sec
Enfin, la machine de pulvérisation des matrices a été soumise à un test de fonctionnement en cycle à sec.

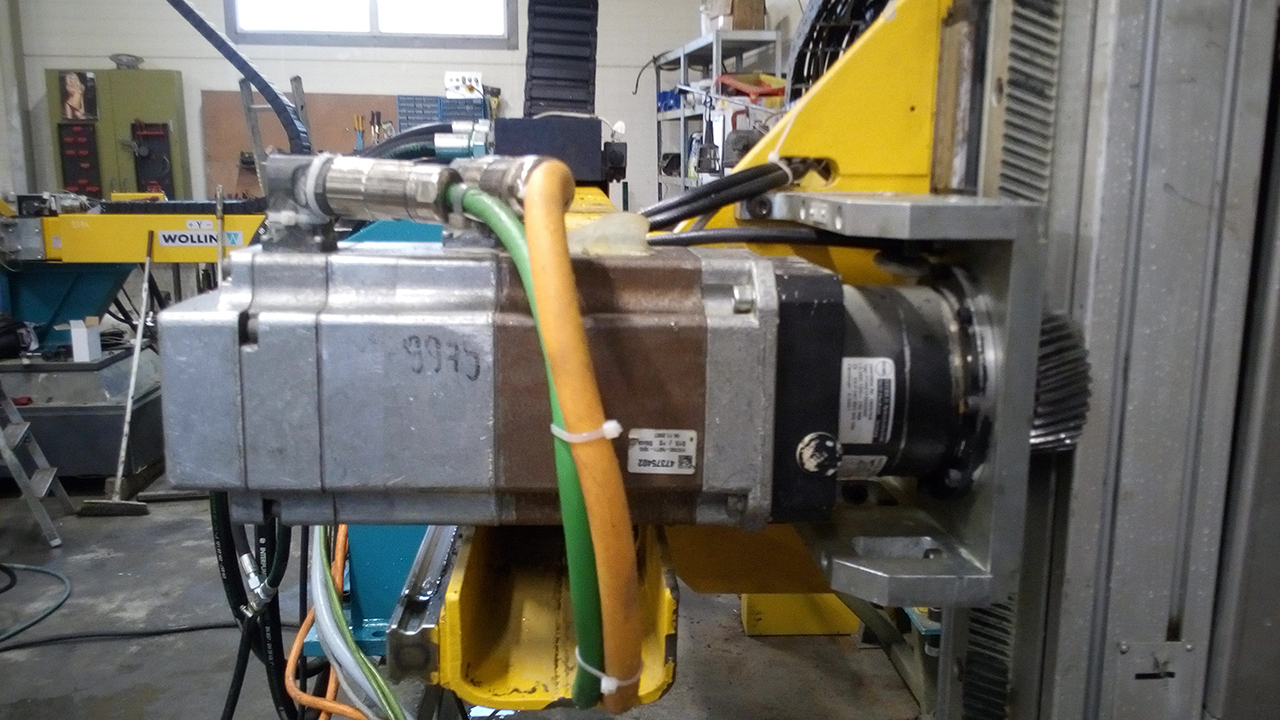

Vérifier les glissières, les roulements et les composants mobiles
Les composants mobiles d’une machine de pulvérisation de matrices sont régulièrement soumis à des contraintes mécaniques pendant la production. Le contrôle fonctionnel documenté a donc porté spécifiquement sur les glissières, les roulements et les autres pièces mécaniques.
Vérifier le bon fonctionnement du mouvement
Le bon fonctionnement mécanique et la liberté de mouvement des glissières ont été vérifiés.
Contrôle du bon fonctionnement des points d'appui
Les paliers et les zones mécaniques associées ont été inclus dans le contrôle fonctionnel.
Vérifier le mouvement vertical et horizontal
Le système à deux axes permet des mouvements verticaux et horizontaux définis au sein de la zone de travail.
Remplacer les composants nécessaires
Les composants identifiés comme nécessaires lors de l’ inspection ont été remplacés.
Vérifier le bon fonctionnement des circuits d’alimentation de la machine de pulvérisation des moules
Les fonctions hydrauliques et pneumatiques ont été contrôlées dans le cadre de la vérification technique afin de valider les séquences de la machine avant l'essai en cycle à sec.
Vérification des fonctions hydrauliques
Le système hydraulique a été inclus dans le contrôle fonctionnel documenté .
Vérifier les fonctions pneumatiques
Les fonctions pneumatiques ont également été inspectées avant l'essai fonctionnel final.

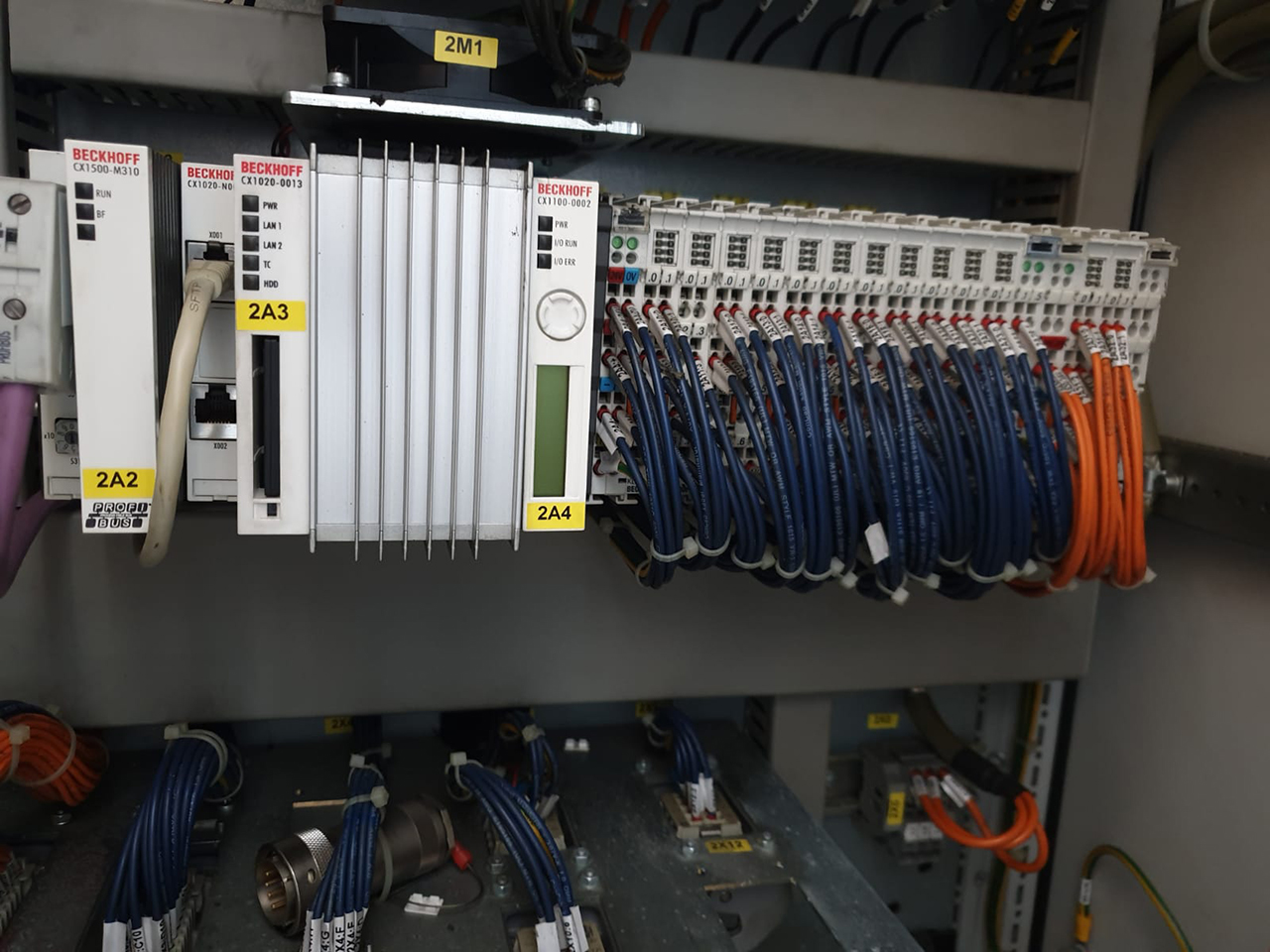

Inspecter l’installation électrique, l’électronique et le système de commande
Pour l'intégration automatisée d'une machine de pulvérisation de matrices, les fonctions électriques et de commande doivent fonctionner de manière fiable et coordonnée.
- Contrôle du bon fonctionnement de l'installation électrique
- Contrôle du bon fonctionnement de l'électronique
- Système de commande inspecté
- Panneau de commande SC1 inclus dans l'inspection
- Fonctionnement des axes vérifié
- Remplacement des composants nécessaires
- Remontage de la machine
- Essai final en cycle à sec
Contrôle fonctionnel final sans processus de production
Une fois les travaux d’inspection et de remplacement terminés, la Wollin PSM 2 F a été remontée et testée en cycle à sec. Cela permet de vérifier les mouvements de la machine et ses fonctions de base sans processus de coulée actif.
Test des fonctions des axes
Les mouvements verticaux et horizontaux de la machine peuvent être vérifiés sur le plan fonctionnel pendant le cycle à sec.
Vérification des séquences de commande
Le système de commande peut être testé en coordination avec les mouvements mécaniques de la machine.
Consigner le contrôle fonctionnel
Le cycle à sec constitue la dernière étape du programme d’inspection décrit dans cet article.
Informations importantes concernant l’équipement
Conformément à l’offre actuelle, le Wollin PSM 2 F est livré sans pistolet de pulvérisation ni réservoir de lubrifiant.
Lors de la planification du projet, il convient donc de vérifier quels composants existants ou supplémentaires sont nécessaires pour l' intégration dans la cellule de moulage sous pression concernée.
Technologie de pulvérisation automatisée des moules pour le processus de moulage sous pression
Les machines de pulvérisation des moules sont utilisées entre les cycles de moulage afin de intégrer automatiquement le processus de pulvérisation au niveau du moule dans la séquence de production.
Automatisation
La machine de pulvérisation de moules peut être automatiquement intégrée dans la séquence d’une cellule de moulage sous pression.
Positionnement
Deux axes permettent des mouvements de positionnement verticaux et horizontaux .
Gamme de machines
Le PSM 2 F est destiné aux machines de moulage sous pression de 400 à 750 t.
Contrôle du fonctionnement
La machine documentée a finalement été testée lors d’un cycle à sec .
Pourquoi une machine de pulvérisation de matrices testée peut-elle être intéressante d’un point de vue économique ?
Si la plage de travail, le système d'axes et les interfaces correspondent à ceux de la machine de moulage sous pression existante, une machine d'occasion testée et en état de marche peut constituer une alternative économique à l' achat d'un équipement neuf.
Vérifiez au préalable les fonctions essentielles
Les fonctions mécaniques, hydrauliques, pneumatiques et électriques ont été inspectées avant que la machine ne soit mise en vente.
Remplacer les pièces nécessaires
Dans le cadre du périmètre documenté, les pièces nécessaires ont été remplacées puis réinstallées.
Intégration à une cellule de moulage sous pression existante
Si les conditions techniques le permettent, la machine peut être intégrée à une cellule de moulage sous pression existante .
Continuer à utiliser la technologie existante
La réutilisation des équipements d'automatisation prolonge le cycle de vie des équipements industriels existants.
Équipements d'automatisation d'occasion pour machines de moulage sous pression
FISS vous accompagne dans la sélection et l’évaluation technique d’équipements d’automatisation d’occasion destinés aux machines de moulage sous pression à chambre froide et à chambre chaude .
- Une longue expérience dans le domaine des machines de moulage sous pression
- Machines de pulvérisation de moules d'occasion de différents fabricants
- Évaluation technique des équipements d’automatisation d’occasion
- Contrôle du bon fonctionnement des composants mécaniques
- Inspection des systèmes hydrauliques et pneumatiques
- Inspection des fonctions électriques et électroniques
- Inspection des systèmes de commande
- Assistance pour les besoins en pièces de rechange
- Intégration dans les cellules de moulage sous pression existantes
- Assistance pour le transport et la mise en service
Autres solutions pour l'automatisation du moulage sous pression
Acheter des machines de pulvérisation de moules d'occasion
Technologie de pulvérisation automatisée pour les machines de moulage sous pression à chambre froide et les cellules de moulage sous pression complètes.
AutomatisationAutomatisation pour la moulage sous pression à chambre froide
Technologie de pulvérisation, robots de fonderie, unités de dosage de métal et autres équipements périphériques pour les cellules de moulage sous pression .
Machines de moulage sous pressionVoir les machines de moulage sous pression d'occasion
Machines de moulage sous pression à chambre froide et à chambre chaude, ainsi que des cellules de moulage sous pression automatisées complètes.
Questions sur la machine de pulvérisation de moules Wollin PSM 2 F
De quel modèle s'agit-il ?
En quelle année la machine a-t-elle été construite ?
De quel tableau de commande est équipée la Wollin PSM 2 F ?
De combien d’axes la machine dispose-t-elle ?
Quelle est la course verticale ?
Quelle est la course horizontale ?
À quelles machines de moulage sous pression la PSM 2 F est-elle destinée ?
Quels sont les éléments qui ont fait l’objet d’un test de fonctionnement ?
Des pièces de rechange ont-elles été installées ?
La machine a-t-elle fait l’objet d’un test final ?
L’outil de pulvérisation et le réservoir de lubrifiant sont-ils inclus ?
Vous recherchez une machine de pulvérisation pour moules d’occasion ou un équipement d’automatisation pour votre installation de moulage sous pression ?
Envoyez à FISS les détails de votre machine de moulage sous pression existante : constructeur, modèle, force de serrage, dimensions du moule, plage de travail requise et informations sur l' automatisation existante. Notre équipe vous aidera à choisir une machine de pulvérisation d’empreintes d’occasion adaptée et à l’adapter techniquement à votre application.
Téléphone : +49 (0)7181 60696-0 · E-mail : info@fiss-machines.com
