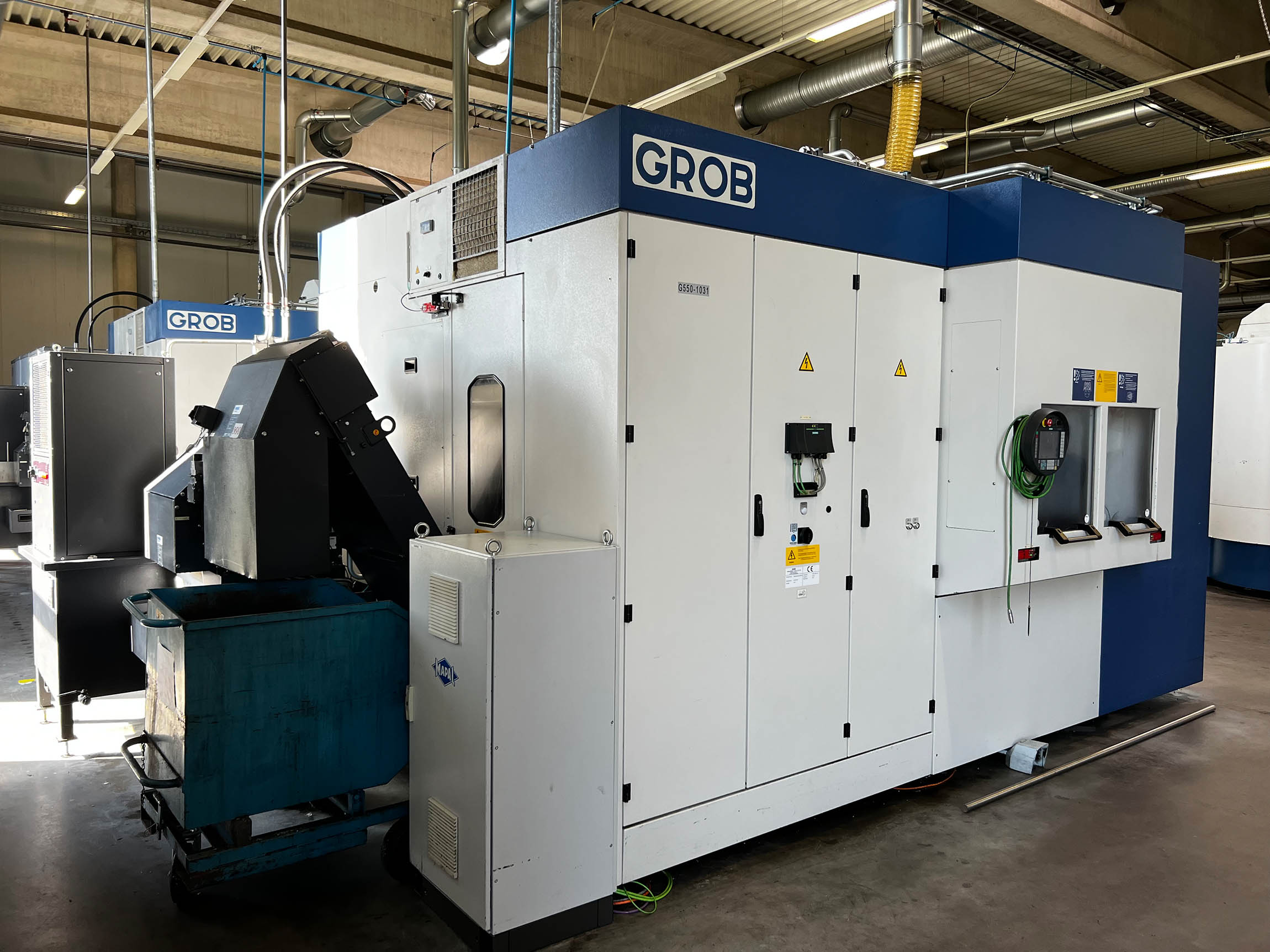

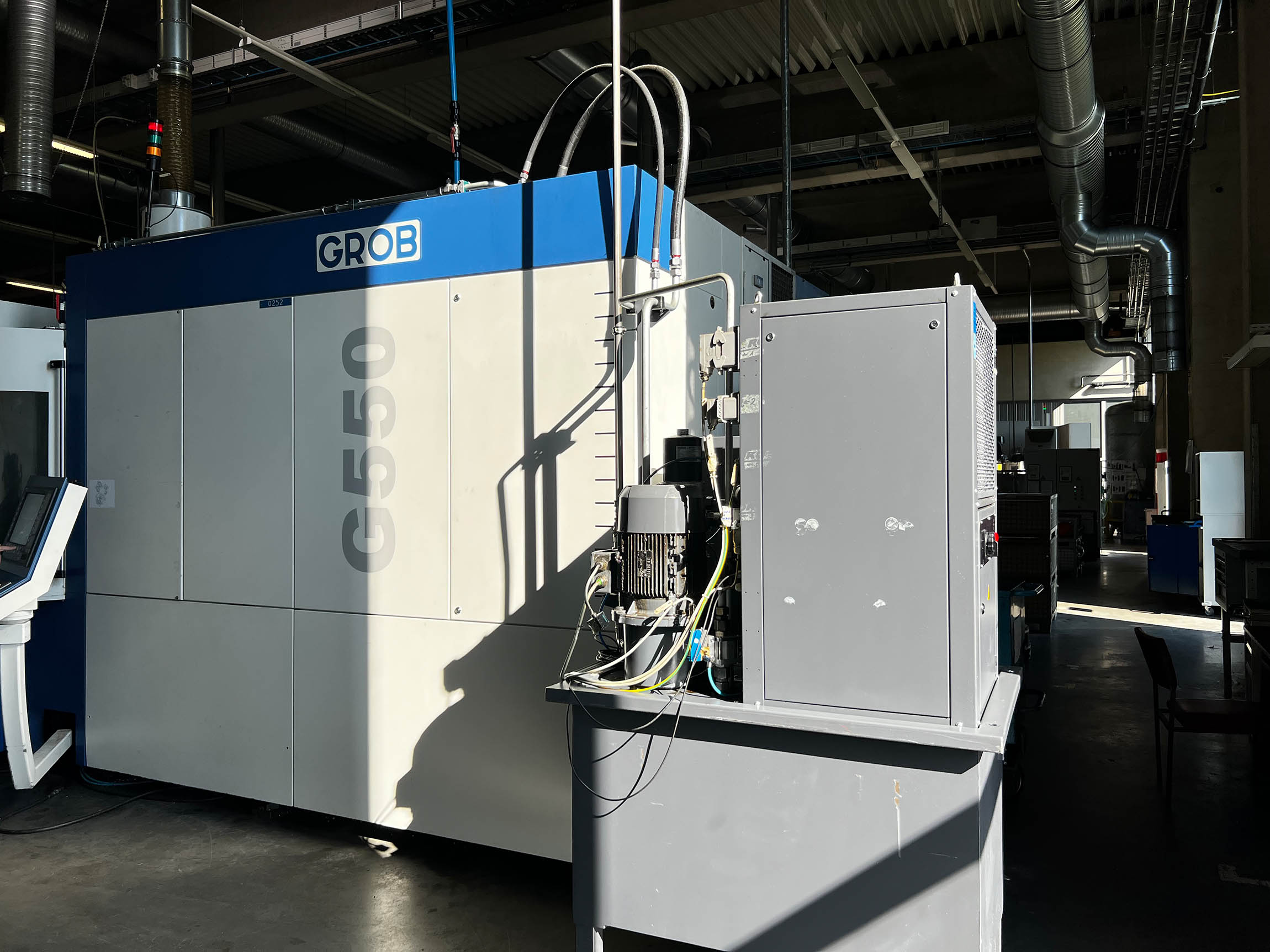

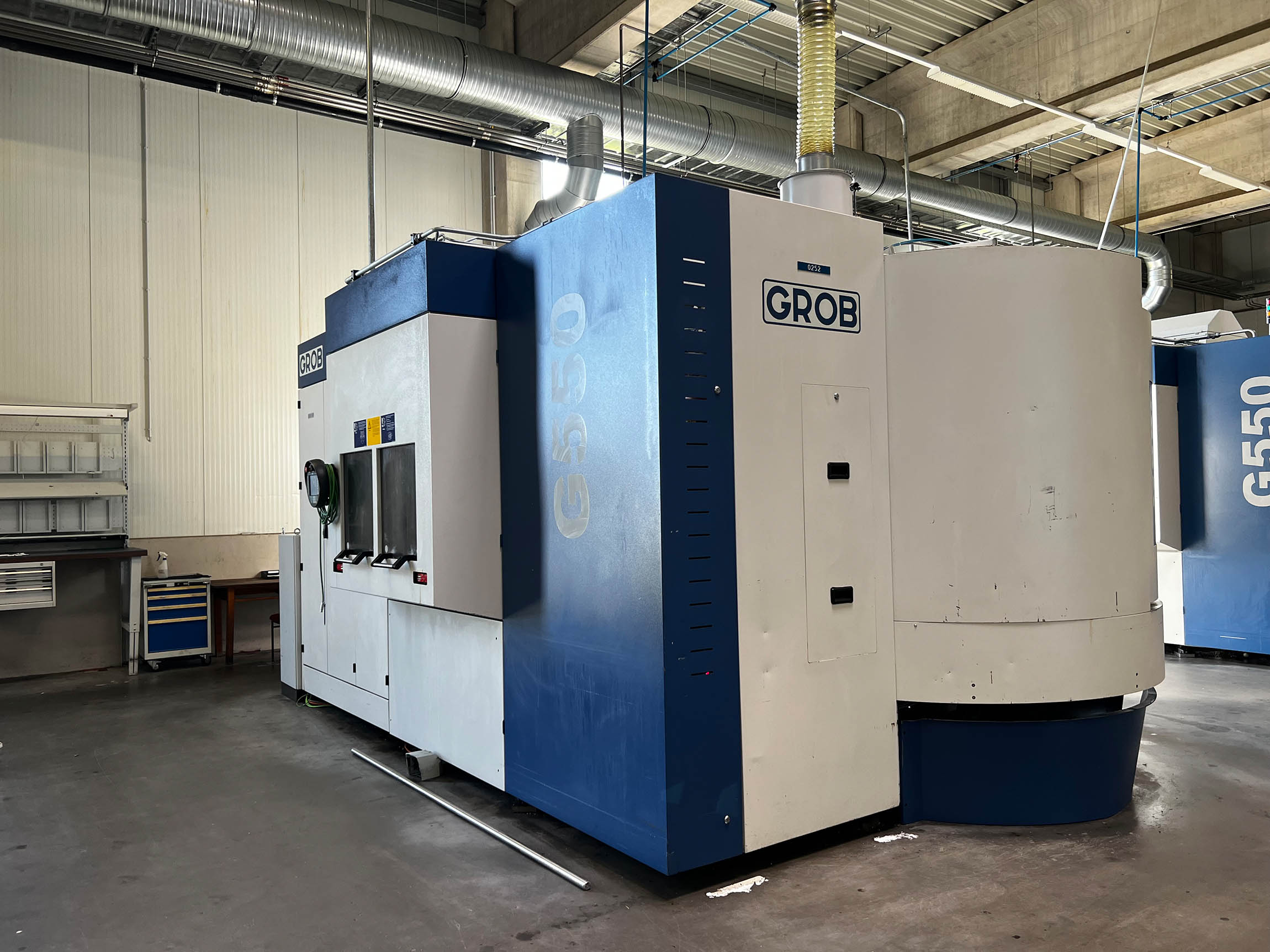

Centre d'usinage universel 5 axes Grob G550 AB 14 K BA2357, d'occasion

Détails

Centre d'usinage	Universel
Fabricant	Grob
Modèle	G550 AB 14 K
Année de fabrication	2010
Heures de fonctionnement	h
heures de service	h
Description	Table basculante/rotative (axe NB) Système de refroidissement intégré avec régulation de la température du liquide de refroidissement et convoyeur à copeaux Groupe hydraulique intégré Unité de refroidissement pour la broche, la table rotative (axe B) et l'armoire de commande

de longueur d'outil

Caractéristiques techniques

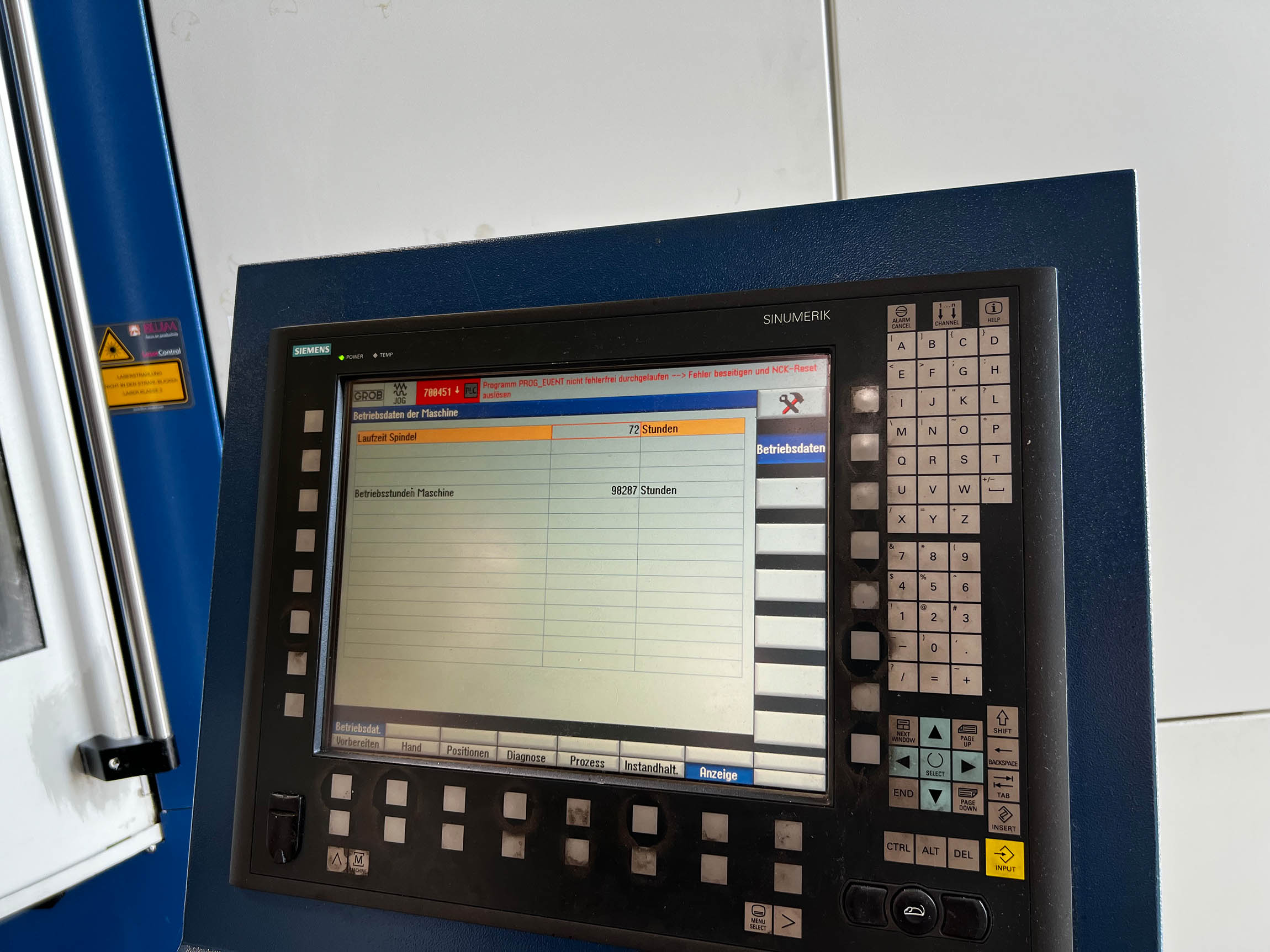

Système de commande	SIEMENS SINUMERIK 840D si MDynamics
Distance entre broches	mm
Course X	800 mm
Course Y	1 020 mm
Course Z	970 mm
Max. Vitesse de déplacement rapide dans les axes X/Y/Z	65/50/80 m/min
Magasin d'outils	Magasin à double disque HSK-Al00 avec 60 (2x30) emplacements d'outils et un bras de changement d'outils
Magasin d'outils supplémentaire	Magasin d'outils auxiliaire TM167 avec 167 outils
Max.	465

Options

Changeurs de palettes / Palettes / Options de serrage

Système de changement de palettes

Changeur automatique à 2 palettes avec position de repos :

2 palettes, 630 x 630 mm, avec une grille de trous de perçage
un système de serrage au point zéro sur la table rotative (axe B)
Distributeur rotatif sur la table rotative (axe B)
- quatre mécanismes d'accouplement avec buses de nettoyage dans la partie supérieure de la table rotative
six mécanismes d'accouplement avec buses de nettoyage dans la station de pièce
un système hydraulique supplémentaire

Collecteur rotatif sur la table rotative de

l’axe

B :

Système de serrage hydraulique avec quatre raccords de fluide

Collecteur rotatif sur la table rotative de l’axe A :

Système de serrage hydraulique avec six raccords de fluide
Ensemble pneumatique avec six raccords de fluide

Serrage de la palette et de la pièce sur la table rotative (axe B) Configuration :

un système de serrage à point zéro
sans palette(s)

Porte de la baie de réglage :

Ouverture/fermeture automatique pour les systèmes de chargement et de déchargement automatiques
Ouverture/fermeture automatique pour les systèmes de chargement et de déchargement manuels

Variantes de broche principale :

Broche motorisée HSK-A63, 35/47 Nm¹ ; 18 000 m·¹

Interface d'outillage SK 40 :

Broche motorisée SK 40, 160/223 Nm¹ ; 16 000 tr/min

Remarque : en raison du diamètre plus important de la broche, le nombre maximal d'emplacements dans le magasin à disque de prélèvement est limité à 50 !

Interface d'outils HSK-A100 :

Broche motorisée HSK-A100, 262/340 Nm¹ ; 10 000 tr/min
Broche motorisée HSK-A100, 470/575 Nm¹ ; 9 000 tr/min

Diagnostic de broche GROB-5 GSD :

Heidenhain iTNC 530 : gamme complète de fonctions smarT.NC pour l’iTNC 530, importation DXF
Optimisation de la cinématique de la machine avec KinematicOpt
Surveillance des collisions avec DCM Collision

SIEMENS SINUMERIK 8400 si

Optimisation de la cinématique de la machine avec le cycle 996

Accessoires pour la mesure de la cinématique de la machine

Kit de cinématique 5 axes (Premium)

Accessoires

Dispositif de nettoyage d'outils
Codage d'outils
Système électromécanique de mesure de la longueur des outils (GROB)
Système de mesure laser pour la surveillance des outils (BLUM)
Préparatifs pour l'utilisation d'un palpeur (M&H, Renishaw, Heidenhain)

Spécifications

Palpeur infrarouge avec récepteur :
Sonde infrarouge avec récepteur, M&H
Palpeur infrarouge avec récepteur, Renishaw
Sonde infrarouge avec récepteur, Heidenhain
Alimentation en air comprimé par le centre de la broche
Alimentation en air comprimé externe
Pression réglable en continu et programmable (4–38 bars) pour les outils à alimentation interne en liquide de refroidissement (IKZ)
Pression de refroidissement réglable pour les buses de refroidissement externes
Pistolet de rinçage
Pistolet de soufflage
Unité de commande portative (SIEMENS HT8)
Manivelle électronique HR 420 (HEIDENHAIN) Unité de commande HMO Panel (FANUC)
Bride pour l'aspiration centrale de la zone de travail Voyant d'état de la machine
Système de refroidissement étendu, 80 bars
Convoyeur à bande articulé

Porte de la zone de travail :

Ouverture/fermeture automatique pour les systèmes de chargement et de déchargement automatiques
Ouverture/fermeture automatique pour les systèmes de chargement et de déchargement manuels

Pack dynamique : HSK-A63 et SK 40 :

Axe X : 90 m/min jusqu'à 8 m/sec²
Axe Z : 80 m/min jusqu'à 13 m/s²

Délai de livraison	immédiat
Prix	sur demande

Fabricant: Grob

Numéro de pièce: BA2357

PDF view

Imprimer

Demande

Êtes-vous intéressé par le produit ? Remplissez ensuite notre formulaire de demande de renseignements. Vous recevrez une réponse dans les meilleurs délais.

Consultation vidéo

Vous ne pouvez pas venir chez nous ? Par vidéoconférence, nous pouvons vous conseiller de manière optimale, clarifier vos questions techniques et répondre directement à vos souhaits.

Organiser une vidéoconférence ›

Save as PDF PDF offer

Manufacturer info

GROB – Centres d'usinage de haute précision pour les exigences les plus élevées

GROB-WERKE GmbH & Co. KG est l’un des principaux fabricants mondiaux de centres d’usinage CNC, de systèmes de production et de solutions d’automatisation. Ses centres d’usinage 5 axes innovants, en particulier, jouissent d’une excellente réputation dans l’industrie automobile, l’aérospatiale, la technologie médicale, la fabrication d’outils et de moules, ainsi que dans la construction mécanique générale.

Ces machines séduisent par leur précision exceptionnelle, leur grande dynamique et leur cinématique unique, caractérisée par une broche montée horizontalement. Cela garantit une évacuation optimale des copeaux tout en renforçant la fiabilité du processus.

Chez FISS, vous trouverez régulièrement des centres d’usinage GROB d’occasion de haute qualité ainsi que des lignes de production complètes. De plus, nous nous chargeons du démontage, du transport, du remontage et de la mise en service professionnels de votre machine partout dans le monde.

Avantages des centres d’usinage GROB

Les machines GROB offrent de nombreux avantages par rapport aux centres d’usinage verticaux classiques :

Usinage complet sur 5 axes en un seul serrage
Disposition horizontale de la broche pour un enlèvement optimal des copeaux
Grande stabilité thermique
Structure de machine très rigide
Performances dynamiques élevées des axes
Excellente qualité de surface
Grands magasins d’outils
Grande fiabilité du processus
Longue durée de vie
Idéales pour les processus de fabrication automatisés

Ces caractéristiques rendent les machines GROB particulièrement attractives pour les entreprises ayant des exigences élevées en matière de précision et de productivité.
